Bonjour à tous

J'ai récemment acheté pour remplacé mon néon HS, un néon 90 CM LED importé du japon dans un magasin de déstockage pour 6€ au lieu de 40€...

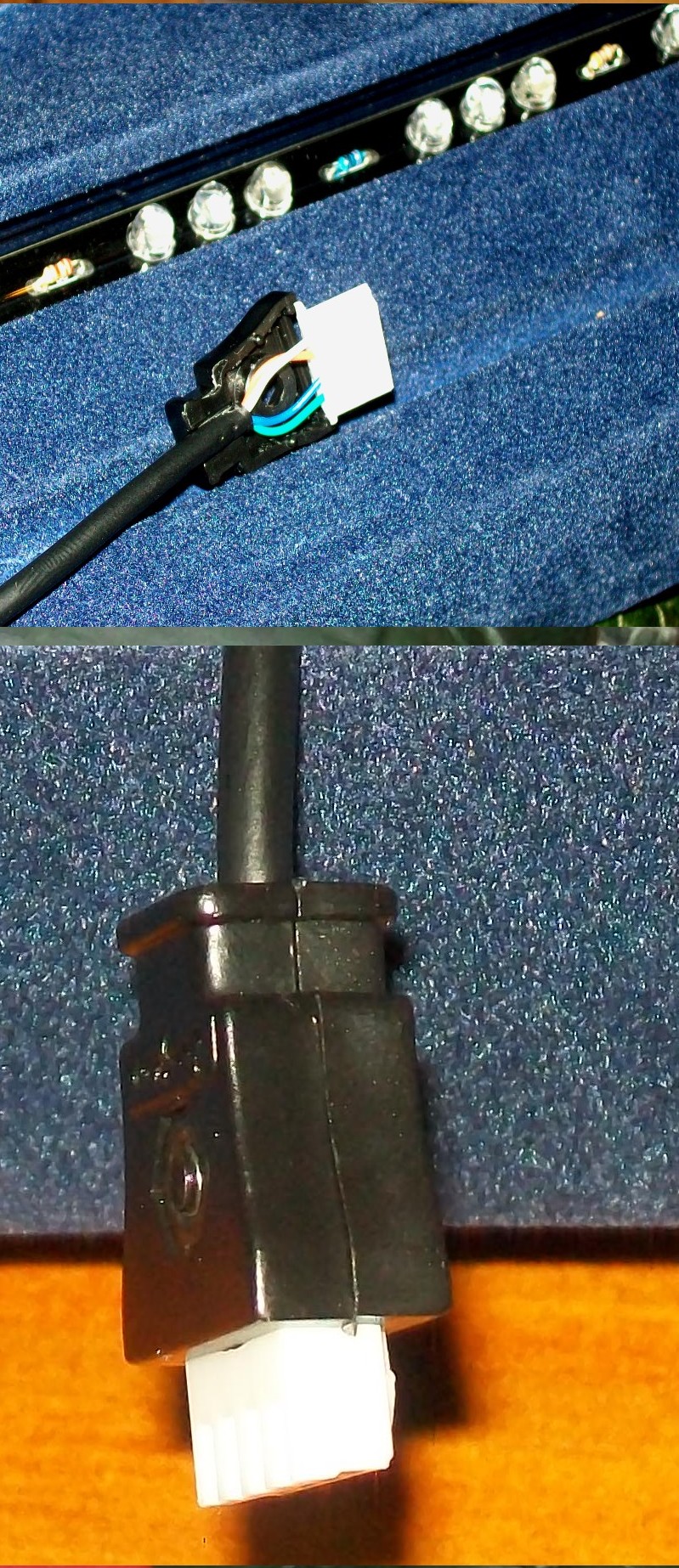

à L'achat voici la connectique d'origine


Prémière étape démontage de la connexion d'origine, et teste des câbles pour connaître la polarité (Blanc = + et Bleu négatif pour les LEDS bleues, Vert Négatif pour les LEDS bleues ciel et ORANGE Négatif pour les LEDS Violettes)

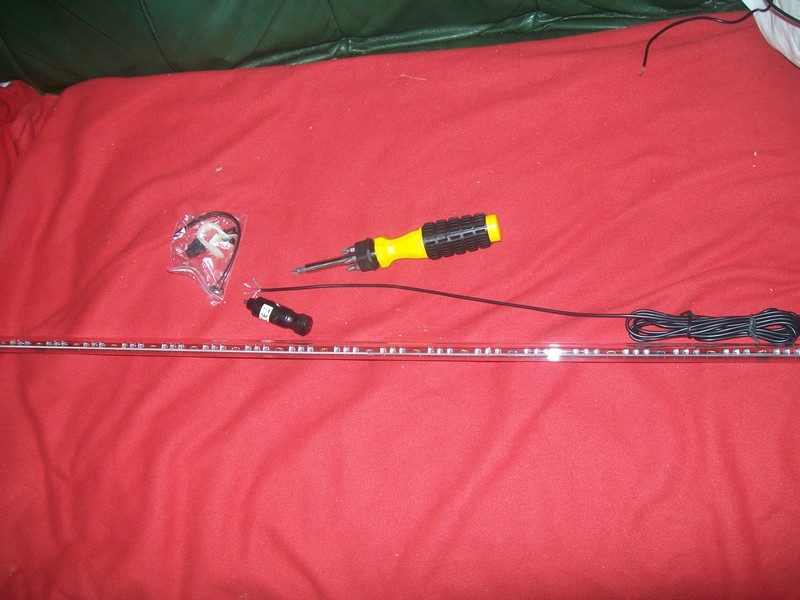

Pour la modification j'ai préparé un fer à souder et de l'étain, un tournevis, une prise allume cigare vide.

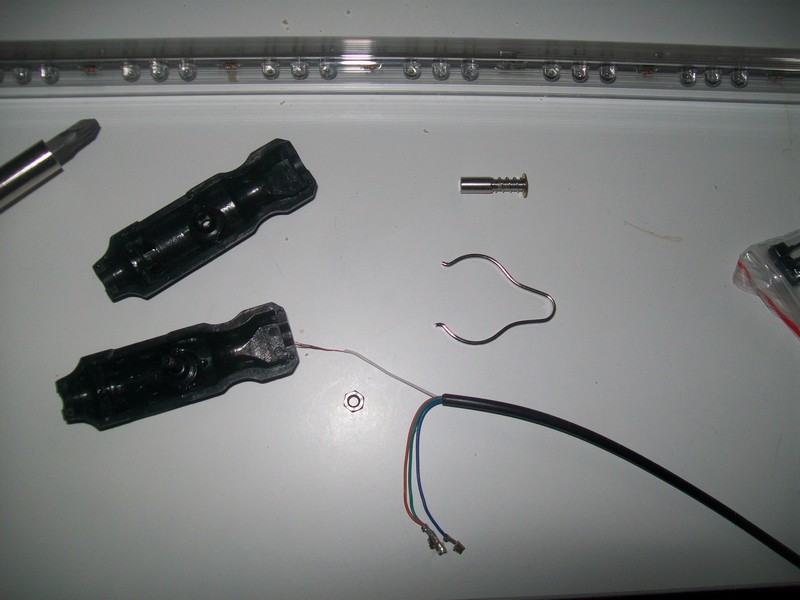

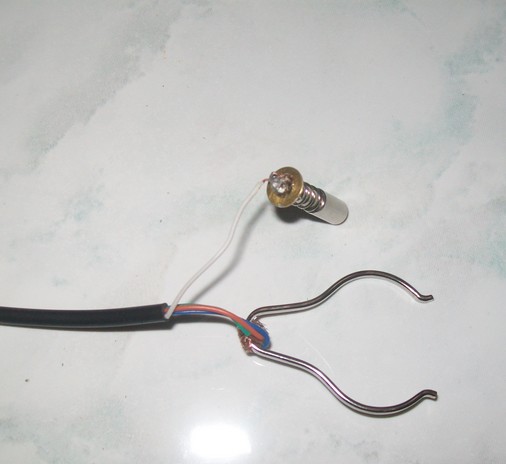

Je retire les cosses d'origine des câbles, et je les dénudes, je démonte la prise allume cigare et je sors la borne + et -

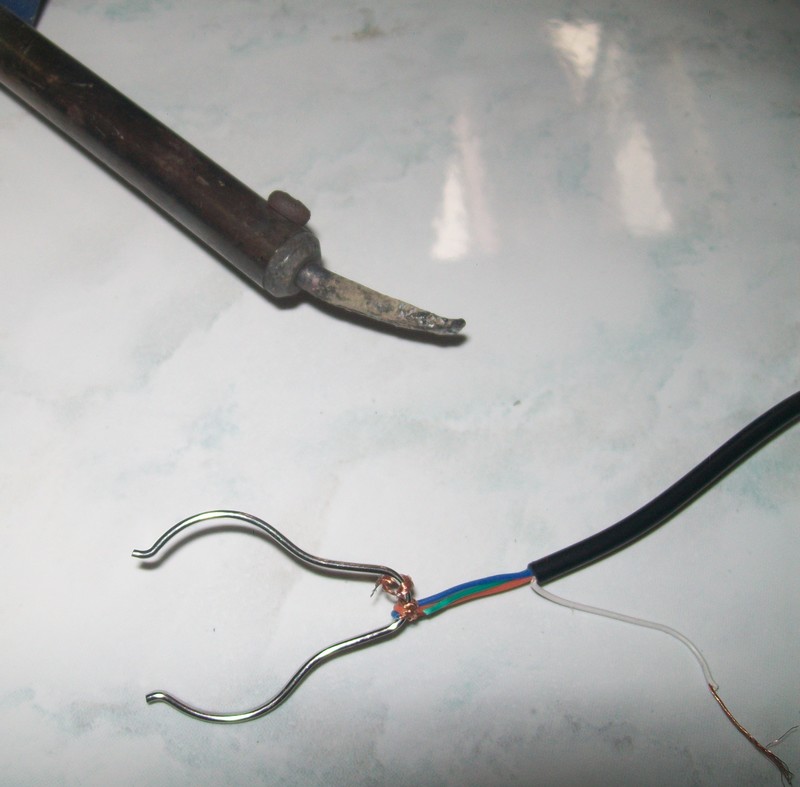

Soudure des câbles négatifs (Bleu, Vert et Orange) sur la borne - de l'allume cigare

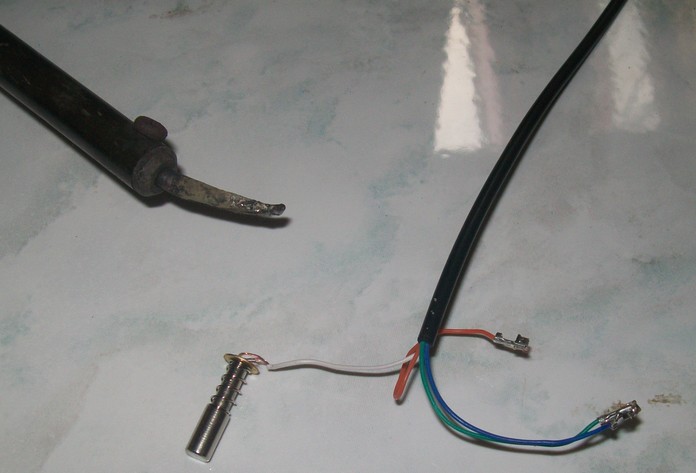

Soudure du câbles positif (Blanc) sur la borne + de l'allume cigare

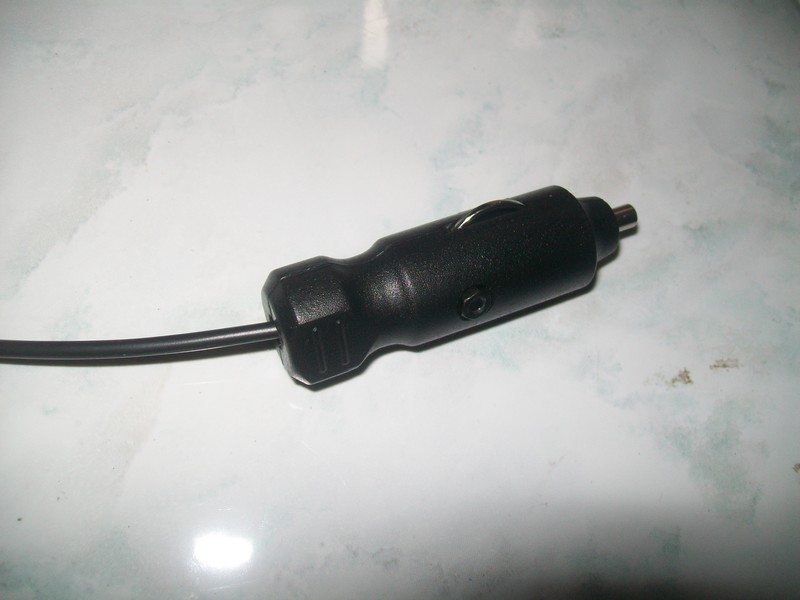

Fermeture de l'allume cigare, le câblage est propre

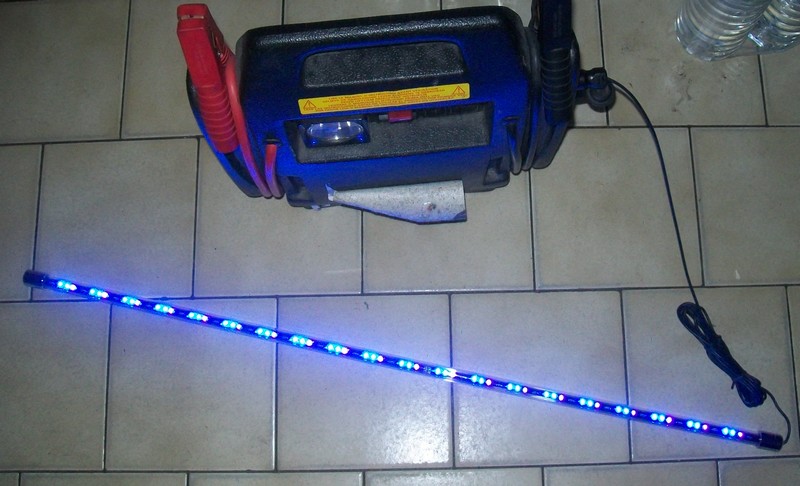

Teste du montage néon sur le chargeur de batterie et ça fonctionne sans problème

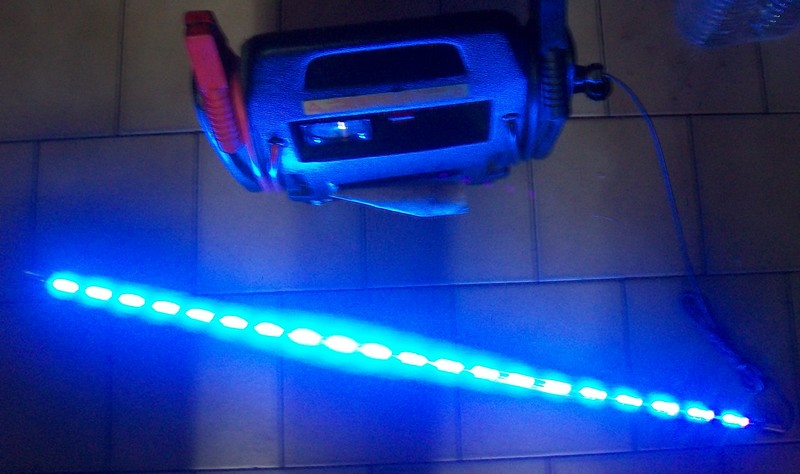

Avec flash

Sans flash


Maintenant montage du néon dans le coffre en remplacement de l'autre, je note que j'ai fait passer une rallonge allume cigare jusqu'à l'arrière avec une multiprise allume cigare rajouté à l'arrière pour alimenté le néon du caisson + le néon que je remplace actuellement.

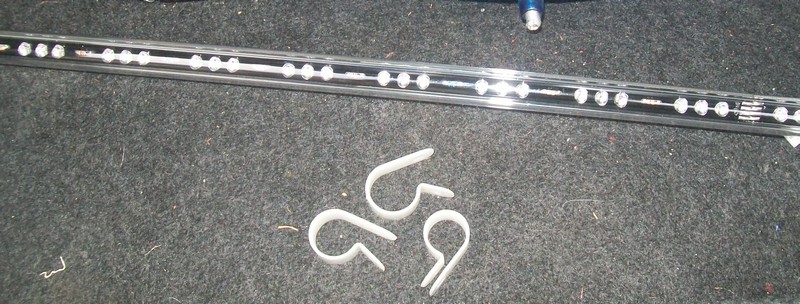

J'utilise les attaches fournies, déjà percé, excellent pour une installation rapide


Je les fixes avec les vis fournis et fait passer le néon dedans avant de les resserrés pour plus que le néon bouge

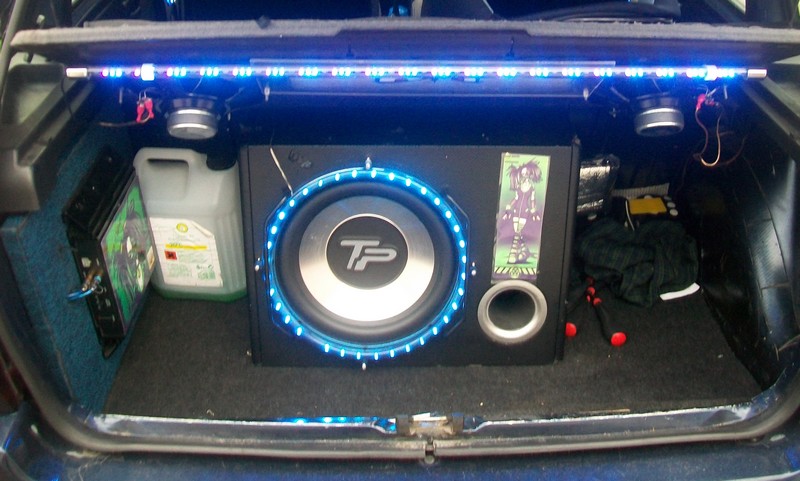

Voici le résultat


Je note que l'arrière de la voiture est éclairé bleu légérement du coup mais ça n'éblouï pas car j'ai fait un trou dans la plage et mis une plaque de plexiglas. Ce qui rend le résultat sympathique

Voila en espérant que sa aide certaines personnes qui doute un peu sur le montage

Pour des questions n'hésitez pas
